Vlícovací bod, známý také jako Ground control point (GCP), je klíčovým prvkem v procesu přesného leteckého mapování a fotogrammetrie. Vlícování ale nachází důležité užití i při přesném mobilním mapování s pomocí LIDAR a panoramatických kamer. Tento bod na zemi s přesně známými souřadnicemi umožňuje geodetům a kartografům přesně kalibrovat a georeferencovat letecké či panoramatické snímky a 3D modely terénu.
Ať už jsou vlícovací body vytvořeny uměle, nebo jsou využívány přirozené terénní prvky, jejich role v moderním mapování a geodézii je nezastupitelná. Umožňují přesné georeferencování dat, což je základem pro vytváření přesných a spolehlivých map a 3D modelů terénu. Ty nacházejí uplatnění v řadě oborů od technických map, územního plánování, přes stavebnictví, až po zemědělství.
Vlícovací bod je v podstatě zřetelný a snadno identifikovatelný bod na zemi, například bílé čtverce na silnici, jejiž geodetické souřadnice jsou přesně známé. V oblasti fotogrammetrie a leteckého mapování jsou tyto body nezbytné pro přesné georeferencování snímků. Vlícovací body mohou být umělé nebo přirozené, hlavní je, aby byly snadno identifikovatelné na leteckých snímcích.
Umělé vlícovací body jsou často vytvořeny s vysokým kontrastem, aby byly snadno rozpoznatelné. Mohou to být například černobílé šachovnicové vzory nebo jiné výrazné značky rozměru od 14 cm do 1 metru.
Přirozené vlícovací body jsou charakteristické prvky terénu, jako jsou skály, stromy nebo budovy, které jsou snadno identifikovatelné a jejich poloha je známá. V takovém případě se zaměřuje nejčastěji dobře viditelný roh takového objektu.
Od roku 2022 se na silnicích po celém Česku objevují dva záhadné bílé čtverce. Zpočátku bylo nejasné, kdo za nimi stojí a jaký mají účel?
Tato značka dvou spojených čtverců vzbuzuje zvědavost u mnoha řidičů, chodců a dokonce i starostů obcí, kteří se s ní setkali. Lidé se ptají, zda se jedná o symbol silničářů, mimozemšťanů nebo vtipálků. Avšak jednoduchá odpověď na tuto otázku je, že tyto značky, známé také jako "vlícovací body" jsou vytvářeny zeměměřiči. Slouží pro přesné mobilní mapování komunikací realizované jako součást projektu tvorby digitálních technických map ČR pro kraje.

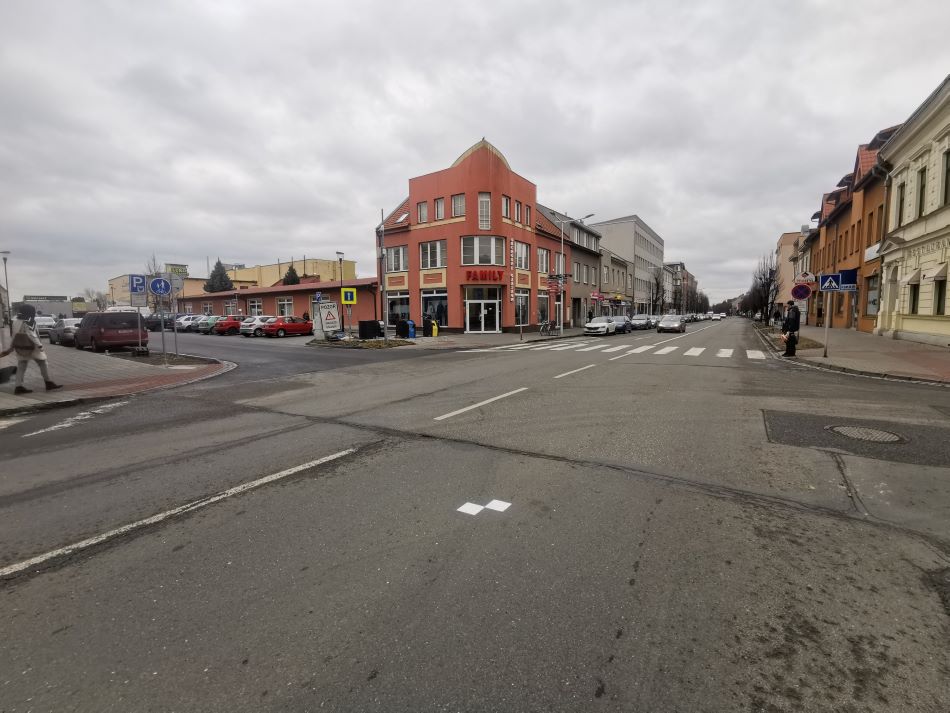

Bílé čtverce na silnici - vlícovací body Digitální technické mapy ve městě
Mnoho lidí, zejména během minulého roku na jaře, bylo vyděšeno těmito bílými čtverečky na silnici, které se opakují častěji než každý kilometr. Někteří vandalové dokonce tyto značky poškozovali v domnění, že mají spojitost s válkou na Ukrajině a mohou sloužit jako označení potenciálních vojenských cílů.
Vandalové na desítkách místně bílé čtverce na silnici přemalovali na černo , což způsobilo škody v řádu desetitisíců korun. Při obnově vlícovacích značek totiž nestačí jen je znovu vyznačit, je nutné je také znovu přesně změřit.

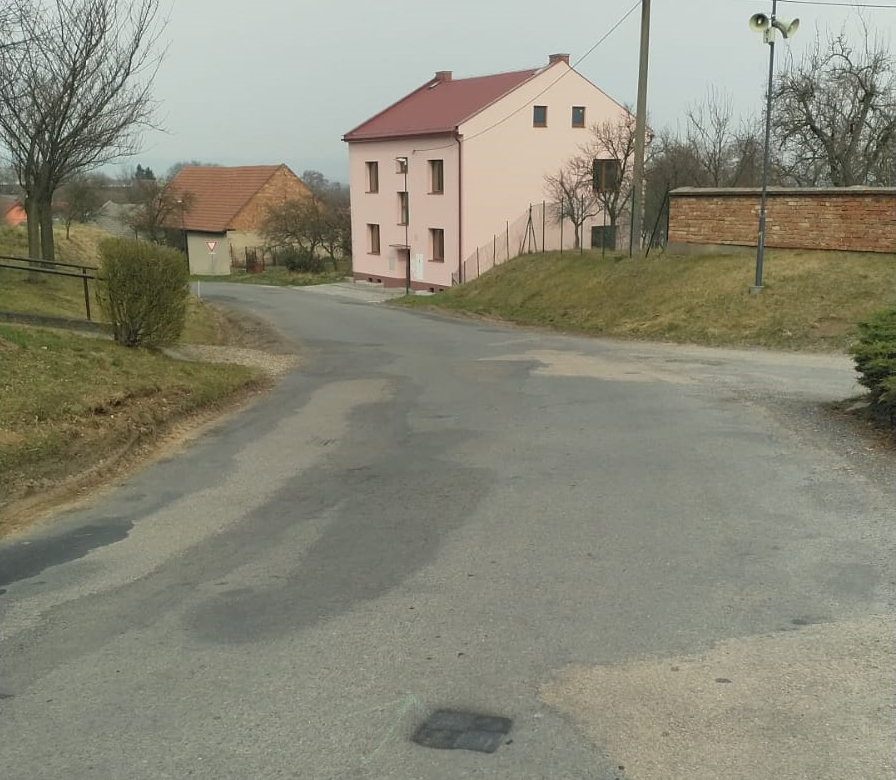

Vlícovací bod poškozený vandalem.
Vytvoření a zaměření každého geodetického bodu vyjde až na tisíc korun. Osoba, která za těmito poškozeními stojí, čelí nejen pokutě, ale také potenciálně až dvouletému trestu za poškozování cizí věci. Bez vlícovacího bodu lze jen těžko umístit v digitální mapě skutečný bod tak, aby byl konečný pasport silnice ve třetí třídě přesnosti! V extrémním případě, kdyby došlo k poškození celé řady značek v jedné lokalitě, musel by být nájezd mobilního mapování opakován. Vícenáklady by pak šly do statisíců korun.
Druhy a provedení umělých vlícovacích bodů jsou různé. Většinou jde o dočasné značení, kde geodet umístí v terénu nákres, plachtu, nebo bodové značení, které mají trvanlivost od týdnů po měsíce. Po skončení snímkování je předmět demontován, nebo se nechá přirozeně projít zkázou.

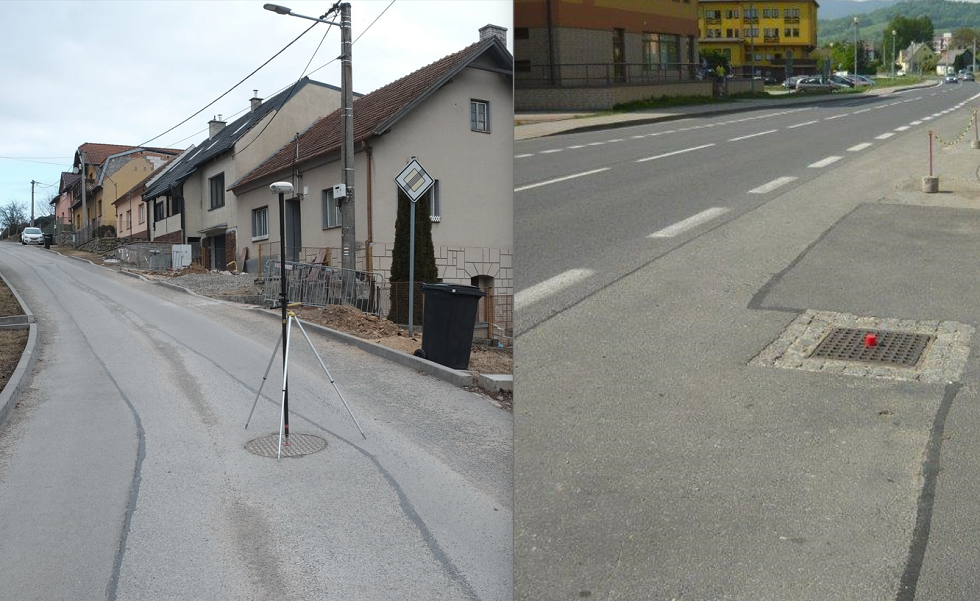

Ukázka vlícovacího bodu na víku kanalizace v obci.

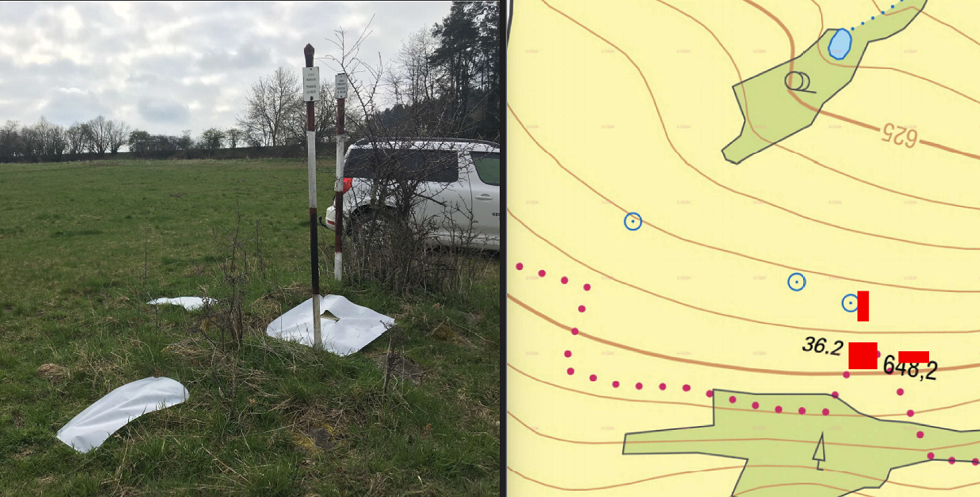

Ukázka vlícovacího bodu pro letecké snímkování - plachta 1 m2 je doplněna menšími plachtami a vlicovací bod je zachycen v topografické mapě s přesným zaměřením a orientací.
